QDR 4500 Elite C / W

Die QDR 4500 Serie von HOLOGIC Inc. sind in zwei Modell-Ausführungen erhältlich:

(C Elite und W Elite)

Das Basissystem ist das QDR 4500 C Elite zur Messung von Wirbelsäule AP, Schenkelhals, Forearm und Decubitus Lateral. Das QDR 4500 W Elite enthält zusätzlich die Ganzkörpermessfunktion mit Body Composition Analysis. Die Berechnung der T- und Z-Werte werden nach der WHO-Klassifizierung, bzw. entsprechend der nationalen und internationalen Referenzdaten berechnet. Die Strahlungsintensität für alle Meßregionen ist festgelegt und kann daher auch nicht vom Anwender beeinflusst oder verändert werden. Die Präzision der Meßplätze beträgt weniger als 1% und daher optimal reproduzierbar und bestens geeignet zur Verwendung von klinischen Studien oder Therapie-Verlaufskontrollen.

Durch die patentierte Fächerstrahltechnologie (true Fan Beam) beträgt die Scanzeit (LWS und HIP) nur noch ca. 35 Sekunden. Mit dem internen Referenzsystem unterliegt der Meßplatz einer kontinuierlichen Eigenkalibrierung und muß deshalb nicht vom Anwender kalibriert werden. Das HOLOGIC Spinephantom wird nur zur täglichen Qualitätskontrolle eingesetzt.

Nach der erfolgreich durchgeführten Untersuchung müssen die Daten zur Auswertung weiterbearbeitet werden.

Die ROI´s (Region of Interest) können vom Anwender angepasst werden, ansonsten werden diese automatisch vom System platziert. Anschließend werden die Ergebnisse mit den Referenzdaten verglichen und anhand einer Normkurve grafisch dargestellt. Ältere Untersuchungen können ebenfalls mit aktuellen Messungen verglichen werden. Die Veränderungsrate wird anhand einer Grafik dargestellt.

Weitere Programme zur Messungen von Unterarm, Decubitus-Lateral-BMD und Prosthetik Hip sind in der standard Konfiguration vorhanden.

Die bedienerfreundliche Windows-Oberfläche erleichtert den täglichen Einsatz. Es stehen außerdem verschiedene Möglichkeiten zur Datenarchivierung und Datenaustausch (DICOM) im eigenem oder im weltweitem Netzwerk zur Verfügung.

Die QDR 4500 W Elite Serie beinhaltet alle Programme wie die Basis Version QDR 4500 C Elite und bietet die zusätzliche Möglichkeit von Ganzkörper Untersuchungen (Whole Body) mit Body Composition Analysis, zur Berechnung von Fett-, Muskel- und Knochen-Masse Anteile des ganzen Körpers.

Technische Daten

• Messmethode: gepulster Röntgen-Fächerstrahl mit zwei unterschiedlichen Energien (maximale Zählratenausbeute) / Dual Energy X-Ray Absortiometry (DXA) mit ölgekühlte Festanoden-Röntgenröhre (deutsches Fabrikat).
• Detektor: Multi-Element - Mehrfachdetektor
• Scanbereiche: PA Lumbar Spine (LWS), Proximal Femur (Schenkelhals), Forearm (Unterarm), Decubitus Lateral Spine (LWS-Lateral), und Whole Body (Ganzkörper).
• Strahlungsdosis: ca. 10mR (LWS&Femur;).
• externer Strahlungsschutz: nicht erfoderlich, da bei einem Abstand von ca. 2m die Strahlung weniger als 1.0mR beträgt.
• BMD Präzision: <1.0%
• Qualitätskontrolle: Qualitätskontrolle mit Anthropomorphic HOLOGIC Spine Phantom.
• Kalibrierung: kontinuierliche Eigenkalibrierung durch das patentierte interne Referenzsystem.
• Gewicht: ca. 336 kg
• Größe: ca. 2.0m l, 1,10m b und 71 cm h.

Standard Hardware Konfiguration

• Auswertestation:

• Pentium III CPU oder höher, 20GB Festplatte, 256 MB RAM, LS 120 Super Disk inkl. 120 MB Medium, 4MB Grafikkarte, CD-Rom Laufwerk
• 17" hochauflösender Farbmonitor
• HP Business Serie Farbtintenstrahldrucker

Standard Software Konfiguration

• MS-Windows
• HOLOGIC QDR for Windows Software

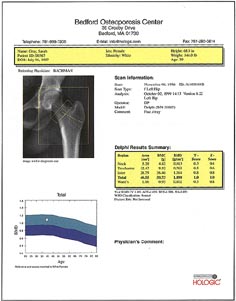

• QDR One Page Report
• Anwender Hilfeprogramm
• One Time Auto Analyse
• Scananalyse Software für Spine AP, Proximal Femur, Forearm und Scoliotic Spine
• Dual Hip Software
• Automatic Low Density Spine und Hip
• Pediatric Spine und Hip
• Decubitus Lateral BMD
• General Region of Interest
• Prosthetik Hip Software
• DICOM Schnittstelle
• Whole Body mit Body Composition Analysis (nur QDR 4500 W)

Software Optionen

• One Page Physician´s Report Writer, inkl. MS-Word 2000
• Physician´s Viewer Software mit IVA-Toolbox

Hardware Optionen

• Magneto Optisches Laufwerk zur Datenarchivierung
• HP schwarz/weiß Laserdrucker
• Modem
• 15" / 17" TFT Flachbildschirm
• Seperate Auswertestation (Workstation)
• Hip Phantom
• Whole Body Phantom (nur QDR 4500 W)
